Sector Metal-Decoletaje


Visión artificial para inspección de piezas metálicas y decoletaje.


Descargar el catálogo:

Soluciones de visión artificial para el sector del decoletaje.

Aplicaciones de visión artificial para el sector del decoletaje


► Proyectos realizados

VIDEO

Inspección 3D de piezas de forja mediante visión artificial.

La aplicación esta formada por dos escáneres láser modelo modelo DS1300 de Cognex que escanean la parte superior e inferior de la pieza. Gracias a la reconstrucción 3D de la pieza es posible detectar defectos dimensionales y superficiales difíciles de detectar mediante la visión 2D.


VIDEO

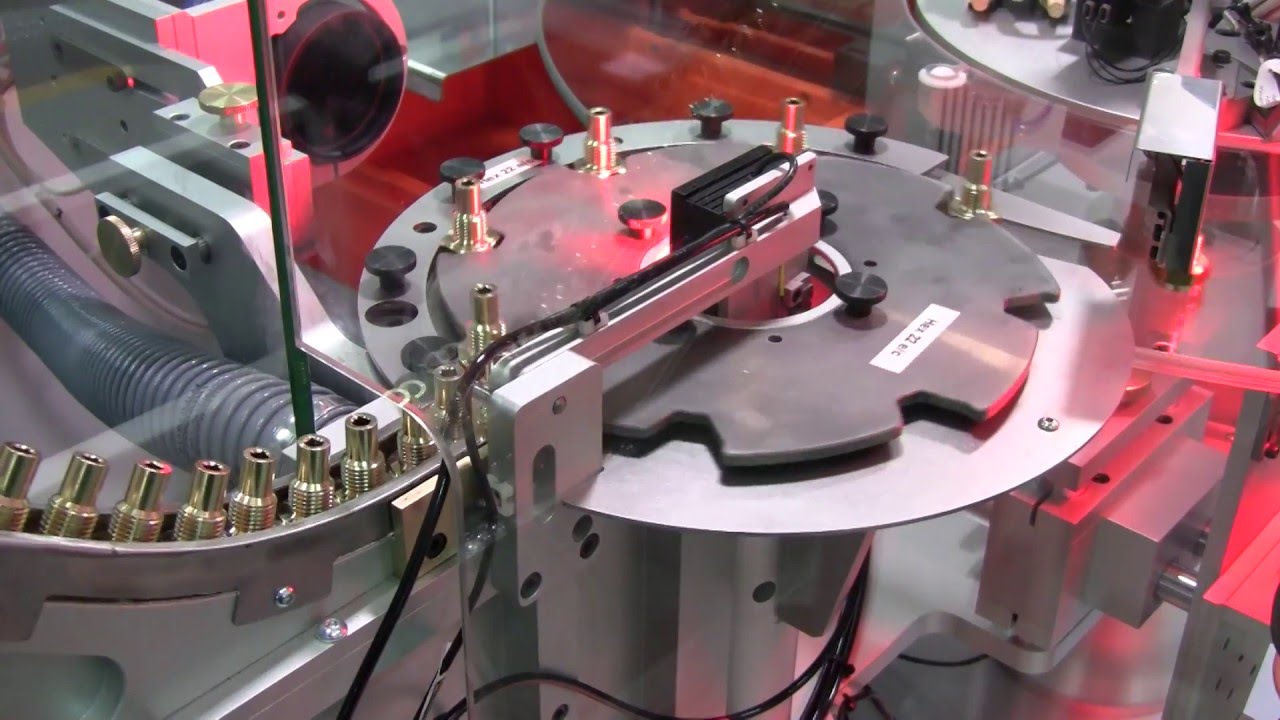

Máquina de inspección para piezas de decoletaje con plato de vidrio.

Máquina para inspección dimensional y superficial de características tales como: control de altura, paso y ancho de rosca, concentricidad, ovalidad, búsqueda de rebabas, detección de golpes en superficie, inspección de perfiles interiores, etc.

Características:
• Módulos de inspección ampliables. El transporte de piezas mediante un plato giratorio de vidrio permite incorporar estaciones de inspección en cualquier ángulo de visión.
• Utilización de tecnologías 3D y 2D de alta resolución para una máxima velocidad y precisión en las inspecciones.
• Adaptable a diferentes tipos de piezas mecanizadas.
• Cadencia de trabajo de 4000 piezas/ hora.
• Clasificación final de piezas Ok, No Ok y no evaluadas. Clasificación ampliable según requisitos.


VIDEO

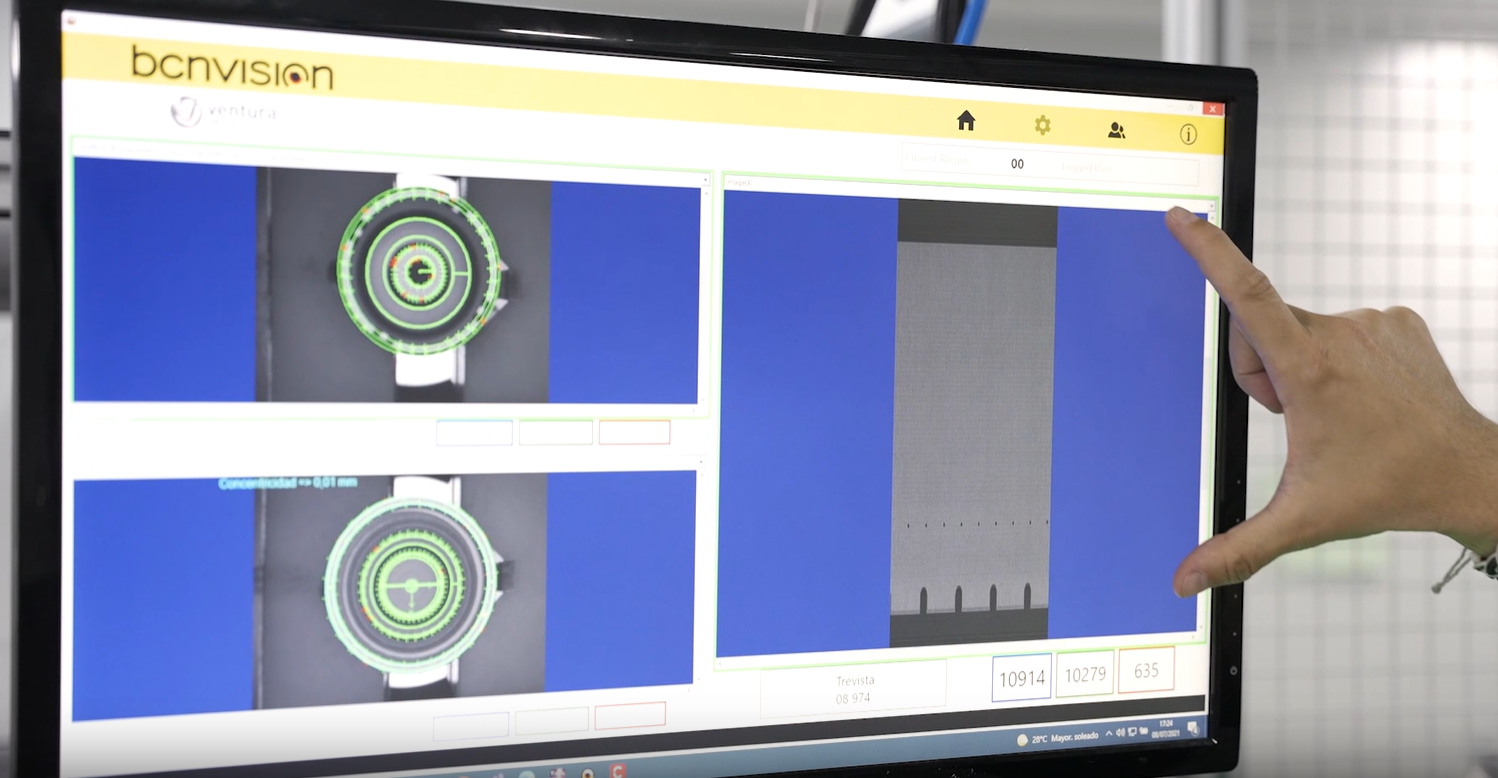

Aplicación para inspección múltiple en piezas de decoletaje.

La aplicación está compuesta por tres estaciones de trabajo totalmente configurables que se adaptan a los requisitos de inspección de diferentes piezas. Para optimizar la velocidad de inspección se utiliza un robot con pinza rotatoria que permite inspecciones paralelas. Para obtener máxima precisión se utilizan ópticas y backlight telecéntricas.

>> Más información sobre inspección dimensional y superficial en piezas de decoletaje.


control de cotas en piezas mecanizadas

Aplicación de visión artificial para el control de cotas en piezas de revolución.

Control dimensional en decoletaje y tornilleria.
La aplicación de visión artificial está diseñada para medir con alta precisión los diferentes diámetros y la longitud total de una pieza de revolución.

>> Más información sobre control de cotas en piezas de revolución


Inpección de superficies mediante visión 3D

Aplicación 3D para la detección de golpes, rebabas o defectos en piezas de forja

La obtención de un modelo 3D permite inspecciones superficiales y mediciones de volúmenes, alturas, inclinaciones o secciones de gran precisión.

En este caso la obtención de las dimensiones y las profundidades de algunos de los defectos solo es posible mediante tecnologías de visión 3D.

>> Más información sobre Inspección superfial 3D sobre forja.


control de cotas en tornillo sinfin

Visión artificial para control dimensional, golpes y rebabas de tornillos sinfin.

El sistema de visión artificial consta de una cámara de alta resolución y una lente telecéntrica para cumplir las exigencias de precisión. El sistema se ilumina con una iluminación axial y un backlight de alta intensidad que nos permiten conseguir una buena velocidad de adquisición y un buen contraste.
Gracias al sistema de rotación de la própia máquina la cámara inspecciona los 360 grados de las pieza. Se procesan un total de 69 imágenes por pieza mediante las cuales es posible verificar la longitud de la pieza, su diámetro y los defectos en superficie como golpes y rebabas.


Escáner láser 3D de Quelltech

El láser genera un mapa de puntos tridimensional de las piezas que es procesado mediante el software a medida desarrollado por el equipo de BCN Vision. Este software analiza el mapa de puntos y extrae información de las cotas de las piezas para poder detectar posibles defectos dimensionales. Gracias a la tecnología 3D, podemos realizar medidas de alturas o profundidades, cosa que con un sistema de visión convencional no sería posible.
Vídeos por tipo de aplicación


VIDEO

Verificación decoletaje

Aplicación de visión artificial: Verificación dimensional de alta cadencia para decoletaje.


VIDEO

Máquina de verificación de piezas metálicas mediante plato de vidrio.

La máquina realiza la inspección dimensional y superficial de piezas para el sector decoletaje. El transporte de piezas mediante un plato giratorio de vidrio permite incorporar estaciones de inspección en cualquier ángulo de visión.


VIDEO

Inspección de defectos en piezas de metal sinterizado.

La aplicación realiza el análisis de la pieza por ambas caras. Detecta defectos como: rotura y rallada en los dientes, golpes en el interior de la pieza.


VIDEO

Control superficial y dimensional en piezas de forja.

La aplicación utiliza un sistema de calibración con dos escáneres 3D, los cuales escanean la parte superior y la inferior de la pieza obteniendo dos imágenes de profundidad para detectar golpes y deformaciones.


VIDEO

Máquina de verificación de ejes

Aplicación desarrollada para el sector Metal-Decoletaje. La aplicación realiza la verificación de cada pieza: Longitud total y diámetro de la pieza, longitud y ancho del grafilado, control de rosca y control dimensional del meplat.


También pueden interesarle los vídeos de la sección de Automoción y Aplicaciones 3D
