Visión artificial para el control de cotas en piezas de revolución.

Tiempo de lectura: < 1 minuto

El objetivo de la aplicación es medir con gran precisión  las longitudes y diámetros de una pieza de revolución. Aplicación de visión artificial desarrollada para el sector del metal-decoletaje.

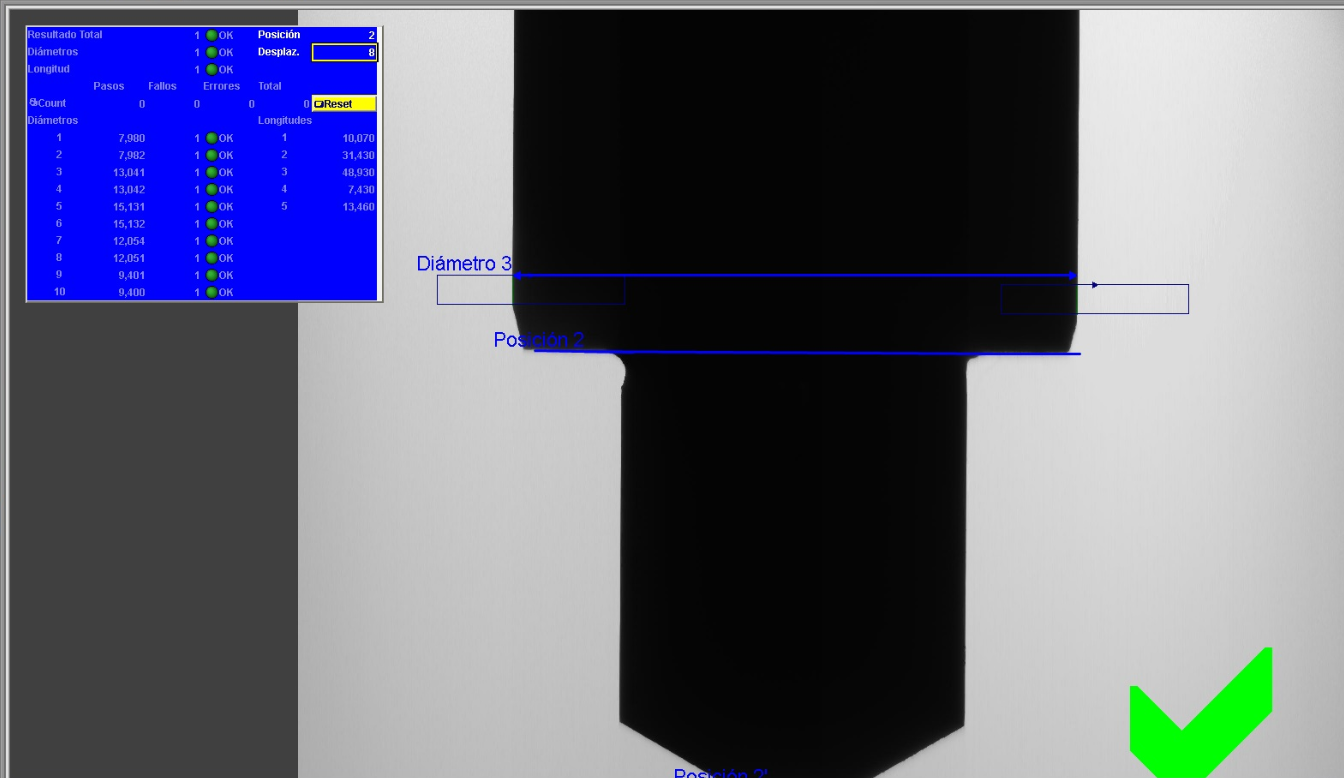

medición de cotas por vision artificial

La tolerancias mínimas para los diámetros es de 0,020mm y para las longitudes de 0,2mm. Para cumplir las exigencias de resolución la inspección de la  pieza se divide en 6 partes:

  • La pieza se coloca sobre un carro.
  • Se saca la imagen de la posición 1, se procesa y se guardan los datos de diámetro y posiciones varias para finalmente sacar la longitud.
  • El carro avanza a la posición 2 de manera precisa. El PLC manda el dato de cuanto ha avanzado el carro a la visión y que la posición a estudiar es la 2. Se saca foto, se procesa y se almacenan los datos. Este proceso se repite durante las posiciones 3,4,5 y 6.  Tras obtener los datos de la última posición y mediante todos los datos almacenados la aplicación es capaz de calcular los diferentes diámetros y la longitud total de la pieza.

Esta aplicación ha sido desarrollada por Bcnvision para BSP Systems.
