PatMax: Visión artificial para localización de piezas

0
Tiempo de lectura: 2 minutos

PatMax, es la tecnología de correspondencia de patrones patentada por Cognex para la localización de piezas y características. Esta tecnología de visión artificial ofrece un excelente rendimiento y confiabilidad hasta en las condiciones más adversas. Ver video.

PatMax utiliza una tecnología avanzada de correspondencia de patrones geométricos para localizar las piezas con fiabilidad y precisión incluso en las condiciones más complejas. Su alta precisión,  velocidad y  rendimiento hacen de ella la base para otras potentes herramientas Cognex como PatMax S.A, PatMax XLC, Synthetic PatMax, PatInspect, PatFlex, OCV MAx o  IDMax. Estas potentes herramientas puden cubrir la mayor parte de las necesidades de correspondencia y de inspección de patrones en la industria.

¿¿¿Tecnología de correspondencia de patrones???

Visión artificial. PatMaxEl primer paso en la aplicación de visión industrial (y muy importante para el éxito de la aplicación) es la localización del objeto en el campo de visión de la cámara, este proceso se conoce como correspondencia de patrones.

La correspondencia de patrones puede ser extremadamente difícil, ya que numerosas variables pueden alterar el modo en que un objeto aparece en un sistema de visión. La tecnología más tradicional de correspondencia de patrones se basa en un proceso de análisis píxel-cuadrícula, comúnmente conocido como correlación normalizada. Este método busca la similaridad estadística entre un modelo de nivel de gris (o imagen de referencia) de un objeto y las partes de la imagen para determinar la posición X/Y del objeto.

Aunque es eficaz en determinadas situaciones, esta medida limita tanto la capacidad para localizar objetos como la precisión con la que pueden localizarse en condiciones de aspecto variable, comunes en las líneas de producción, como los cambios en el ángulo, el tamaño, el tono, etc.

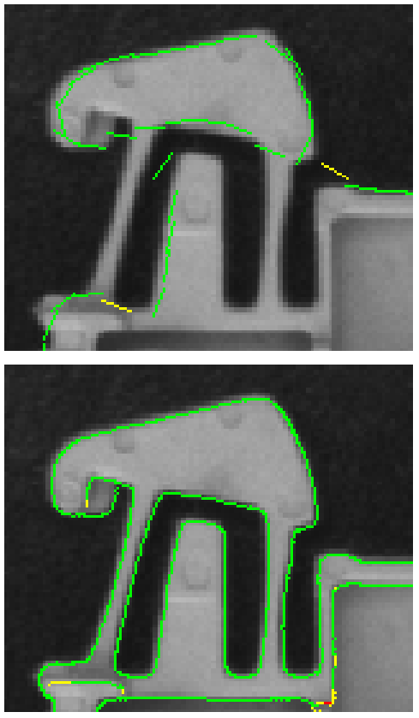

Para superar estas limitaciones Cognex desarrolló la tecnología de correspondencia de patrones geométricos, comercializada con la marca PatMax. Esta tecnología conoce la geometría de un objeto utilizando una serie de curvas límite que no corresponden a una cuadrícula de píxeles para después buscar formas similares en la imagen (sin basarse en niveles de gris específicos). El resultado es una mejora en la capacidad de localizar objetos con precisión a pesar de los cambios de ángulo, tamaño, tono, etc.

PatMax es una herramienta opcional disponible en los sistemas In-sight de Cognex.

Si está interesado en la tecnología para inspección de patrones PatMax, BCN VISION como distribuidor oficial de Cognex puede ofrecerle demostraciones sin compromiso sobre sus propias piezas.

Para más información: www.bcnvision.es o info@bcnvision.es
