Componentes de la visión artificial

0
Tiempo de lectura: 3 minutos

¿Cuáles son los componentes de un sistema de visión artificial?

Los diferentes componentes de la visión artificial  trabajan juntos para adquirir, procesar y analizar características en las imágenes con la finalidad de tomar decisiones exitosas.

El éxito de una aplicación de visión depende del uso correcto de cada uno de los componentes de la visión artificial y de su funcionamiento conjunto.

¿Cuáles son los componentes básicos de un sistema de visión artificial?

Los principales componentes de un sistema de visión artificial incluyen:

  • Iluminación especial para sistemas de visión artificial
  • Lentes y ópticas para visión artificial.
  • Sensores de imagen
  • Procesadores de visión
  • Comunicaciones

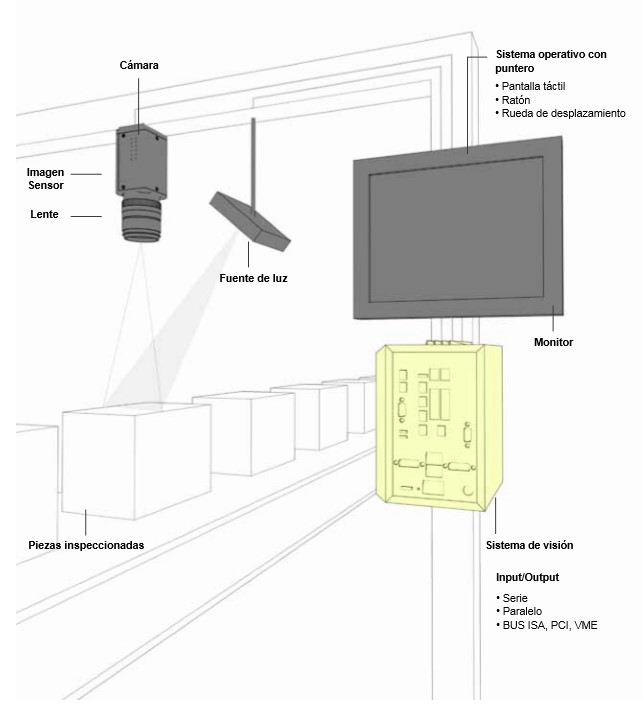

componentes visión artificial

Componentes de un sistema de visión artificial: ¿Cuál es la función de la iluminación en un sistema de visión artificial?

La iluminación es una de las claves del éxito de las aplicaciones de visión industrial y un componente básico en cualquier sistema de visión artificial.

La iluminación para visión artificial se encarga de iluminar adecuadamente las piezas a inspeccionar. Su objetivo es destacar al máximo las características que se quieren analizar para que la cámara las pueda ver. Las técnicas de iluminación implican la elección correcta de la fuente de luz  y su ubicación respecto la pieza y  la cámara.

Consulta este enlace si quieres saber más sobre Sistemas de iluminación para aplicaciones de visión artificial

Componentes de un sistema de visión artificial: ¿Cuál es la función de las ópticas en un sistema de visión artificial?

La lente u óptica captura la imagen y se la presenta al sensor en forma de luz. La elección correcta de la óptica o lente y su calidad determinarán la resolución final y la calidad de la imagen final a analizar. Existen ópticas fijas o ópticas intercambiables. Entre las opticas intercambiables las de montaje en C o montaje CS suelen ser las más comunes. el enfoque de las lentes suele ajustarse de manera mecánica o con enfoque automático mediante un lente líquido.

Consulta este enlace si quieres saber más sobre Ópticas para visión artificial

Componentes de un sistema de visión artificial: ¿Cuál es la función del sensor de visión en un sistema de visión artificial?

El sensor en una cámara de visión artificial convierte la luz captada por la óptica en una imagen digital que será enviada al procesador para luego ser analizada. Los sensores generalmente usan un dispositivo de carga acoplada (CCD) o un semiconductor complementario de óxido metálico (CMOS) para convertir la luz (fotones) en señales eléctricas (electrones). Básicamente, el trabajo del sensor de imagen es capturar la luz y convertirla en una ruido de imagen digital, sensibilidad y rango dinámico. La imagen es una colección de píxeles. La luz baja produce píxeles oscuros, mientras que la luz brillante crea píxeles más brillantes. Es importante asegurar que la cámara tenga la resolución del sensor correcta para la aplicación. Cuanto mayor sea la resolución, más detalles tendrá una imagen, y más precisas las mediciones serán. El tamaño de la pieza, las tolerancias de inspección y otros parámetros dictarán la resolución requerida.

Componentes de un sistema de visión artificial: ¿Cuál es la función del procesador de visión en un sistema de visión artificial?

El procesamiento de visión es el mecanismo para extraer información de una imagen digital y puede tener lugar externamente en un sistema basado en PC, o internamente en un sistema de visión.

El procesador de visión está compuesto por algoritmos que controlan la imagen y extraen la información necesaria, ejecutan la inspección correspondiente y finalmente toman una decisión y se comunican los resultados.

Componentes de un sistema de visión artificial: ¿Cómo se comunican los datos en un sistema de visión artificial?

Finalmente, la comunicación típicamente se ha hecho por una señal de E / S discreta o por datos enviados a través de un puerto serial a un dispositivo que está registrando información o usándola. Los puntos de E/ S discretos se pueden conectar a un PLC, que usará esa información para controlar una celda de trabajo o un indicador que podría utilizarse para activar un mecanismo de rechazo.
La comunicación de datos por una conexión serial puede ser en la forma de una salida convencional RS-232 o de Ethernet. Algunos sistemas emplean un protocolo industrial de nivel superior como Ethernet/ IP, que puede estar conectado a un dispositivo como un monitor u otra interfaz de operador para proporcionar una interfaz específica para la aplicación con su conveniente monitoreo y control.
