Control dimensional y superficial de ejes

Aplicación desarrollada para el sector Metal-Decoletaje, con la colaboración de la empresa Tecnowys. La aplicación realiza el control dimensional y superficial de ejes.

La aplicación cuenta con 3 estaciones de trabajo, las cuales realizan la inspección de cada pieza.

En la primera estación se inspecciona:

  • La longitud total de la pieza con una tolerancia de hasta 0,05mm.
  • El ancho y longitud del grafilado, con una tolerancia de 0,05mm y 0,5mm respectivamente.

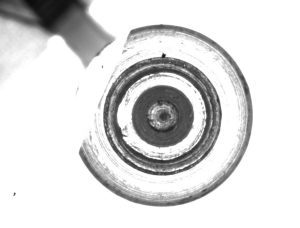

En la segunda estación, la primera cámara mide: El diámetro de la pieza 8,001mm con una tolerancia de hasta 6 micras. La segunda cámara inspecciona: Control de rosca 7,96mm con una tolerancia de hasta 0,03mm. La tercera cámara mide la concentricidad de la pieza, la distancia del meplat, con una tolerancia entre 0,025 y 0,080mm.

control superficial dimensional ejes

La tercera estación realiza el control dimensional del meplat, distancia y diámetro de la rosca.

La cadencia del sistema es de 1.8 – 2.5 segundos por pieza.

Precisión: Hasta 6 micras.

La aplicación permite visualizar la información de las piezas OK y NOK.

Si quieres visualizar más vídeos de decoletaje: http://bcnvision.es/aplicaciones-vision-artificial/decoletaje

Más vídeos de aplicaciones de visión artificial para diferentes sectores, accede a:

Nuestra web: http://bcnvision.es/aplicaciones-vision-artificial o

Nuestro canal Youtube:  https://www.youtube.com/user/BCNvision
